Lámparas infrarrojas y Emisores Infrarrojos

E.VILA Projects & Supplies SL dispone de la más amplia gama de emisores de infrarrojo de onda corta, media y larga. De cuarzo translúcido y transparente, incorporando todo tipo de reflector (oro, rubí o alúmina). Suministramos tubos gemelos o monotubos en diferentes construcciones según las necesidades del cliente.

¿Cómo actuan nuestras lámparas?

Su construcción nos permite concentrar la longitud de onda del espectro utilizada en calor industrial, desde 1 a 4 micras.

Producimos 4 tipos de emisores de infrarrojo dependiendo de la longitud de onda:

  • Emisores de onda corta
  • Emisores de onda media rápida
  • Emisores de onda media
  • Emisores de onda larga

Todo en función del material a calentar.



Aplicaciones
industriales

Las aplicaciones industriales de las lámparas infrarrojas ocupan una extensa lista. Destacamos algunas a continuación:

  • Secado de pinturas y barnices
  • Calentamiento de alimentos
  • Termo fijaciones plásticas
  • Soldaduras
  • Laminado del vidrio
  • Soplado de plástico PET
  • Entre muchas otras.

Nuestros técnicos le asesorarán sobre el producto que mejor se adapte a sus necesidades.

Lámparas para Mesa de Corte de Vidrio Laminado

Diseñamos todo tipo de lámparas infrarrojas para mesa de corte de vidrio laminado.

Nuestras lámparas son totalmente compatibles con todas las marcas de mesas de corte tales como:

  • INTERMAC
  • XYC | MARVI
  • BYSTRONIC GLASS
  • BOTTERO
  • TAMGLASS
  • UNIGLASS
  • ALBAT+WIRSAM
  • LISEC IBERICA
  • TUROMAS-TECNOCAT



Lámparas Infrarrojas bitubo onda media

Lámparas Infrarrojas Especiales



Diseñamos sus lámparas especiales en monotubo y bi tubo en modalidad 3D que permite seguir las formas de las piezas a tratar.



Lámparas infrarrojas especiales para PET

Lámparas Infrarrojas para PET

Las lámparas E. VILA PROJECTS con reflector cerámico enfocan la energía infrarroja en la dirección donde se requiere, reduciendo la pérdida de calor en la parte posterior y mejorando eficacia frente a otras opciones
Un revestimiento reflectante se aplica a la superficie de la lámpara, cubriendo generalmente 180 ° del tubo de cuarzo. El calor infrarrojo se emite hacia adelante a través del tubo de cuarzo, y se refleja en la parte posterior para ser redirigido

Nuestras lámparas le ofrecen:

  • Alta eficiencia: reducción del coste de funcionamiento
  • Vida 5000+ horas
  • Revestimiento reflector de mayor eficiencia energética
  • Revestimiento transparente , cerámico o oro
  • Lámpras infrarrojas compatibles con todos los fabricantes del mercado tales como : Side, Sidel , Krones, Nissei, Sipa etc.
  • 1000W – 3000W

Lámparas Infrarrojas Circulares

E. Vila Projects desarrolla todo tipo de lámparas curvadas adaptadas a las necesidades del cliente.

Dentro del grupo de lámparas especiales cabe destacar las lámparas en forma de circular o anillo donde el reflector puede ser posicionado en la posición más idónea para dirigir la radiación infrarroja hacia el lugar deseado de una forma directa.

  • Se las podemos suministrar en todas las formas y potencias



Lámparas Infrarrojas Curvadas

El cuarzo utilizado para esta aplicación es un material que permite ser doblado, deformado o seguir un contorno tridimensional para adaptarse perfectamente al diseño de la pieza o aplicación necesaria.



Lámparas Infrarrojas de Carbono

Diseñamos todo tipo de lámparas con la tecnología de carbono tanto en monotubo como tubo doble.

Las lámparas infrarrojas con la tecnología de carbono permiten una gran eficiencia en secado de pinturas con baja incidencia en el papel.

E. Vila Projects puede proporcionar todos los modelos Standard y a medida sobre plano adaptados a las necesidades de la aplicación del cliente.



Lámparas Infrarrojas de Rubi

Diseñamos lámparas de rubí que reducen significativamente el deslumbramiento.

Otro modelo desarrollado es la lámpara de rubí con un recubrimiento de oro sobre el tubo que reduce el deslumbramiento a mínimos y es una lámpara idónea para ser instalada en zonas de trabajo visibles.



Clips de soporte

E. Vila projects puede diseñarle todo tipo de soportes para la fijación de las lámparas IR tanto monotubo como tubo doble y para en todas las terminaciones. Dadas las características que requieren estos soportes, su diseño es esencial para el mantenimiento de las lámparas y deben ser fabricados por empresas especializadas.



Seguridad

CONEXION ELECTRICA: La conexión eléctrica la debe realizar personal cualificado, cumpliendo las normas reguladas de seguridad. A ser posible, se ha de realizar una instalación del cableado independiente para los tubos I.R. en una caja de conexiones sin agrupamiento, torsiones ni curvas con ángulos agudos. Se debe respetar siempre la tensión nominal máxima para la cual han sido diseñados los elementos individualmente. Tener especial cuidado con las conexiones trifásica.

PANTALLAS Y SOPORTE: El diseño y montaje de estos elementos deben de tener en cuenta la norma UNE-EN 60.335-1, en lo relativo a protección contra contactos eléctricos, aislamiento, corrientes de fuga y conexiones a tierra.

ALTAS TEMPERATURAS: los emisores I.R. generan gran cantidad de calor, de manera que es imprescindible que el personal que manipule objetos irradiados o las lámparas se proteja adecuadamente y señalar las superficies envolventes y las irradiadas para evitar contactos directos accidentales que pudieran provocar quemaduras. En atmósferas potencialmente explosivas, podría haber riesgo de ignición, para evitarlo se han de tomar las medidas necesarias como aislamientos de la fuente de calor, en este caso los emisores I.R.

RADIACION: la emisión I.R. es una radiación no ionizante, potencialmente poco perjudicial. No obstante, hay que vitar la visión directa de los emisores y exposiciones prolongadas sobre a piel, por posibles quemaduras. Dichas indicaciones se han de tener en cuenta a la hora de realizar el diseño y el montaje. Estudios médicos sugieren que el uso de radiación I.R., particularmente en su uso prolongado durante años o décadas, puede provocar daños en la cornea, causando cataratas por irradiación. Para la protección de los usuarios ponemos a su disposición gafas de protección para la radiación I.R.

INTERVENCIONES DE MANTENIIENTO: Asegurarse de la desconexión de la tensión antes de cualquier intervención, dejar enfriar los emisores y utilizar E.P.I. (equipos de protección individuales) como para la manipulación de vidrio.

GESTION DE RESIDUOS: Los emisores agotados o averiados deben gestionarse como un residuo especial, a través de un gestor de residuos autorizado o del punto de recogida selectiva más cercano.

Montaje de pantallas infrarrojas

Mantenimiento

Aunque los emisores no necesitan mantenimiento, tanto los monotubo como los bitubo, se recomienda limpiarlos regularmente, tanto en su instalación como en su uso normal, sobretodo el cristal de cuarzo.
Una vez el emisor se encuentre defectuoso es preciso cambiarlo.

ONDA MEDIA MONOTUBO

Para realizar el montaje de las lámparas se han de limpiar antes de su instalación. A la hora de transportarlos es importantes que estén en su embalaje original. Los emisores monotubo de onda media se fijan a la pantalla reflectora con los siguientes soportes

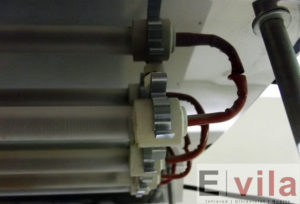

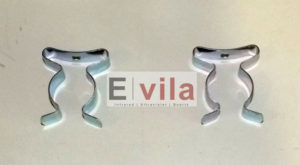

Los soportes se sujetan a las lámparas como se enseña en la siguiente imagen

Se deben de abrir dos agujeros de 9.2 mm de diámetro a cada extremo de la pantalla reflectora, teniendo en cuenta el largo del tubo, donde se colocarán los soportes. Una vez anclados los soportes, con la pantalla reflectora en medio de las dos piezas de cerámica; se puede proceder a situar el infrarrojo.



ONDA MEDIA BITUBO



  • Antes de montar los emisores se han de limpiar. A la hora de transportarlos es importantes que estén en su embalaje original.
  • Los emisores se han diseñado para su uso horizontal, existen otro tipo de lámparas para su uso en vertical.
  • Es muy importante mantener un ángulo fijo, entre la superficie a la cual se realiza el anclaje del emisor y el propio tubo, esto es debido a que los emisores de onda media no están sellados al vacío, este ángulo queda fijado por unos soportes especiales para asegurar esta condición.

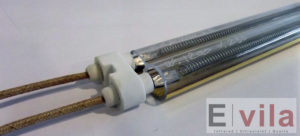

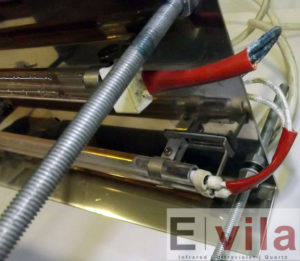

En las imágenes se encuentran un bitubo de onda media, en él se observa que no está sellado al vacío; los soportes especiales para montajes de onda media bitubo y un bitubo ya montado.

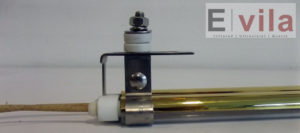

    • Los soportes se han de colocar a ambos extremos del infrarrojo, donde la temperatura es menor; es decir, donde los filamentos no están enrollados. En la imagen se enseña el esquema de un soporte bitubo, que constan de las siguientes partes:
      • Arandela para su fijación a la pantalla reflectora
      • Dos piezas de cerámica para su aislamiento térmico. La pantalla reflectora ha de quedar colocada entre estas dos piezas
      • Pieza de fijación de ángulo
      • Tuerca para ajustar las abrazaderas
      • Abrazaderas
    • Los soportes de onda media se realizan de las siguientes medidas: 18×8 mm, 22×10 mm y 33×15 mm

  • Se deben de abrir dos agujeros de 9.2 mm de diámetro a cada extremo de la pantalla, teniendo en cuenta el largo del tubo, donde se colocarán los soportes. Una vez anclados los soportes, con la pantalla reflectora en medio de las dos piezas de cerámica; se puede proceder a situar el emisor



ONDA CORTA MONOTUBO



    • Antes de realizar el montaje se han de limpiar los emisores. A la hora de transportarlos es importantes que estén en su embalaje original.
    • Las lámparas se han diseñado para su uso horizontal, existen otro tipo de lámparas para su uso en vertical.
    • Los emisores de onda corta están cerrados al vacío, por esta razón no es crítico mantener un ángulo fijo, como en los de onda media bitubo.
    • Los infrarrojos de onda corta se fijan a la pantalla mediante unos soportes para onda corta monotubo. Dichos soportes se sujetarán al emisor en los extremos, donde se tiene menor temperatura. En la imagen se ve un soporte monotubo, que consta de las siguientes partes:
      • 1. Arandela para su fijación a la pantalla reflectora
      • 2. Piezas cerámicas para su aislamiento térmico. La pantalla reflectora queda localizada entre estás dos piezas.
      • 3. Tuerca para ajustar las abrazaderas.
      • 4. Abrazaderas.
    • Los soportes de onda corta se realizan en las siguientes medidas: 23×11 mm y 34×14 mm

  • Se deben de abrir dos agujeros de 9.2 mm de diámetro a cada extremo de la pantalla, teniendo en cuenta el largo del tubo, donde se colocarán los soportes. Una vez anclados los soportes, con la pantalla reflectora en medio de las dos piezas de cerámica; se puede proceder a situar el emisor.

En la imagen se observa un monotubo de onda corta.

Los soportes se sujetan se la siguiente manera:



ONDA CORTA BITUBO



  • Antes de realizar el montaje se han de limpiar las lámparas. A la hora de transportarlos es importantes que estén en su embalaje original.
  • Los emisores se han diseñado para su uso horizontal, existen otro tipo de lámparas para su uso en vertical.
  • Los infrarrojos de onda corta están cerrados al vacío, por esta razón no es crítico mantener un ángulo fijo, como en los de onda media bitubo.
  • Las lámparas de onda corta se fijan a la pantalla mediante unos soportes para onda corta bitubo. Dichos soportes se sujetarán al emisor en los extremos, donde se tiene menor temperatura. La estructura de los soportes bitubo es la misma que las de los monotubo.
  • Los soportes de onda corta se desarrollan de las siguientes medidas: 23×11 mm y 34×14 mm
  • Se deben de abrir dos agujeros de 9.2 mm de diámetro a cada extremo de la pantalla, teniendo en cuenta el largo del tubo, donde se colocarán los soportes. Una vez anclados los soportes, con la pantalla reflectora en medio de las dos piezas de cerámica; se puede proceder a situar la lámpara.

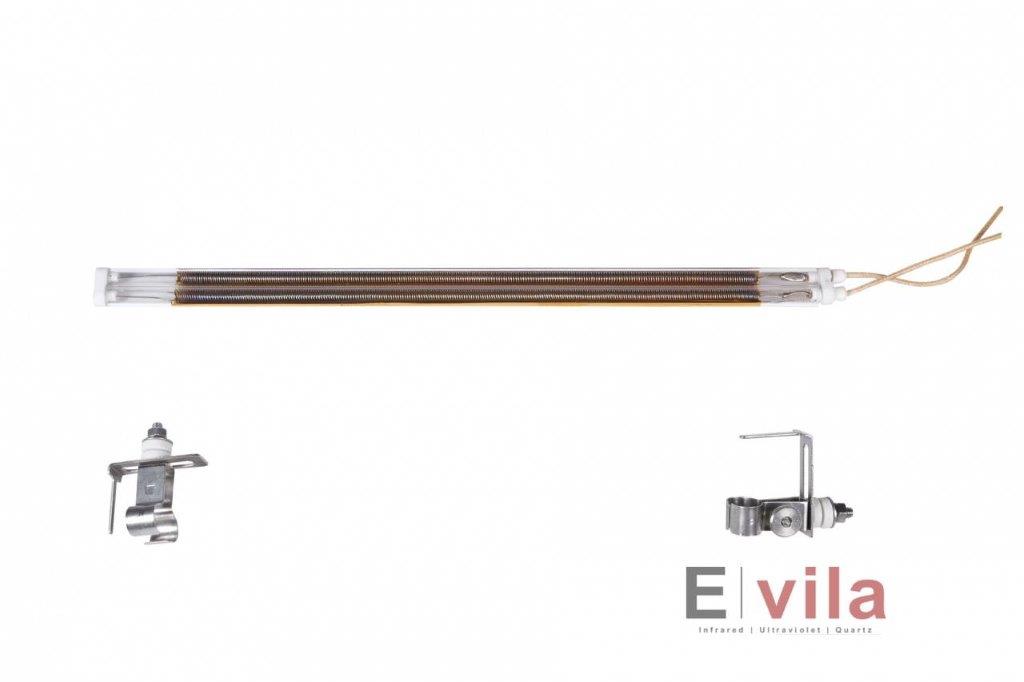

En las imágenes se pueden ver un bitubo y un bitubo con los soportes.



EJEMPLO DE MONTAJE DE PANTALLA I.R. MONOTUBO

Teniendo la pantalla en la cual se quiere realizar el montaje, se perfora a la distancia donde se fijarán los soportes, teniendo en cuenta la distancia del tubo. Se procede a la colocación de los soportes.





Una vez fijados los soportes se coloca el emisor. El reflector de la lámpara, si lo tiene, en el caso del ejemplo es de oro; tiene que quedar en la cara que da a la estructura inox de fijación no en la parte orientada al objeto a calentar.

Lámparas infrarrojas para artes gráficas

Vila Projects tiene amplia experiencia en la fabricación de lámparas infrarrojas y ultravioleta para el sector de las artes gráficas e impresión.

Especializados en tubo doble de infrarrojo con coating de oro, en sus múltiples formas de construcción, potencias y longitudes.

E. Vila Projects selecciona el tipo de cuarzo para la construcción de sus lámparas para que tengan el mayor poder de radiación y transmisibilidad junto con una excelente estabilidad mecánica.

Principales Ventajas
Compatible con todos los fabricantes
Con o sin reflector de oro o alúmina
Excelente relación calidad/precio
Gran estabilidad y transmisión
Mayor eficiencia gracias al coating aplicado
Realizados con cuarzo de gran pureza
Todas las potencias y voltajes

Lámparas Infrarrojas para PET

E. Vila Projects le suministra todo tipo de lámparas para su sopladora PET, especialmente diseñadas para la industria PET basicamente para la alimentación y envases de bebidas.

E. VILA PROJECTS LA MARCA PREFERIDA POR LOS FABRICANTES

  • Multiples potencias y voltajes
  • Para maquinaria nueva o recambios
  • Compatibles con todos los fabricantes: Sidel, Side, Krones, Sipa,SMI, etc.
  • Con o sin reflector Cerámico / oro se aplica en la superficie de la lámpara a 180º
  • Mayor eficiencia gracias al coating aplicado.
